Changement des bagues de guidages des leviers de vitesses
Posté : 21 mai 2024 20:42
par jacques
Pour l'acadiane 4X4, j'ai acheté à la nationale un levier usagé et 2 bagues neuves pour remplacer les anciennes.
Beaucoup disent qu'il faut couper et acheter un kit pour les remplacer, mais j'ai déjà utilisé une méthodes sans rien couper.
Donc j'ai profité du changement sur ce levier pour faire des photos:

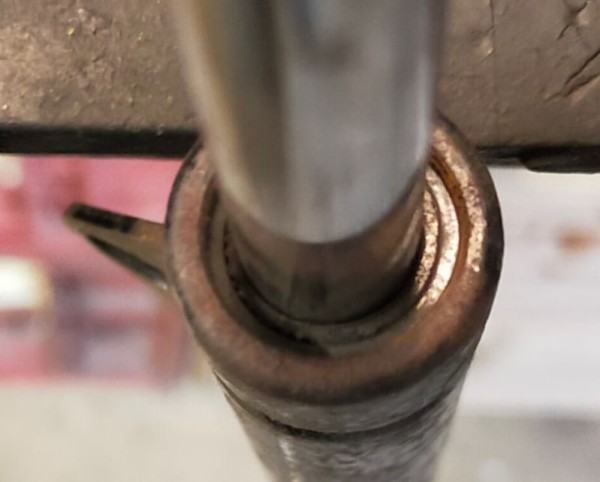

- Voici le levier avec les bagues en place.

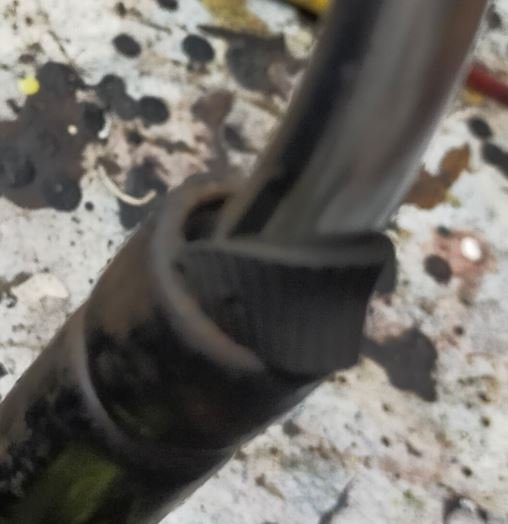

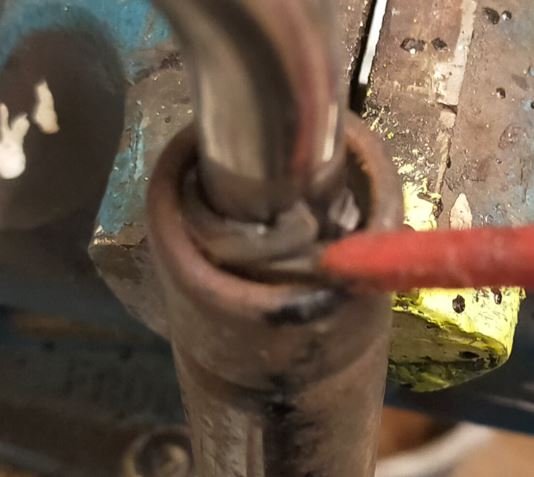

- A l'aide d'un petit tourne vis coupant, je fais sortir les anciennes bagues
- Capture 02.JPG (35.25 Kio) Vu 1057 fois
- Capture 03.JPG (33.53 Kio) Vu 1057 fois
Re: Changement des bagues de guidages des leviers de vitesses
Posté : 21 mai 2024 20:45
par jacques

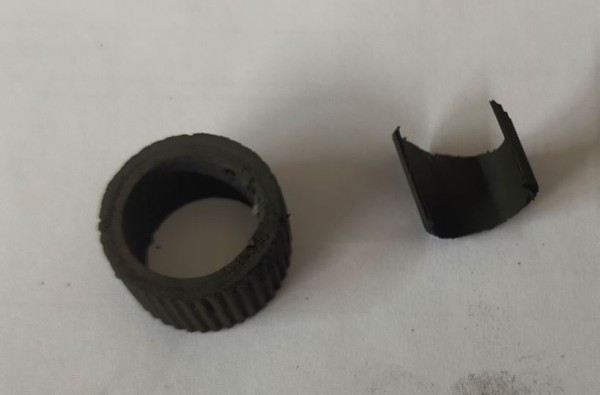

- Voici la bague retiré. finalement pas si usée que ça.

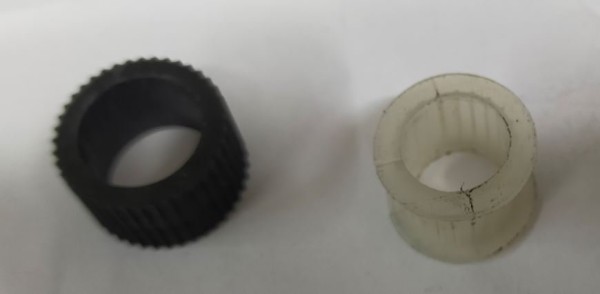

- Voici la bague neuve

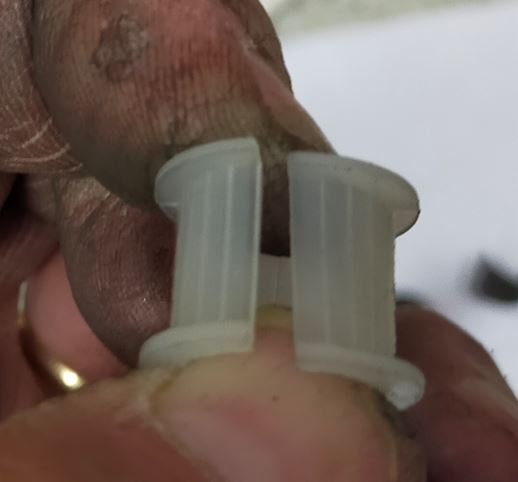

- la bague nylon est ouverte.
- Capture 06.JPG (20.53 Kio) Vu 1056 fois
Re: Changement des bagues de guidages des leviers de vitesses
Posté : 21 mai 2024 20:48
par jacques

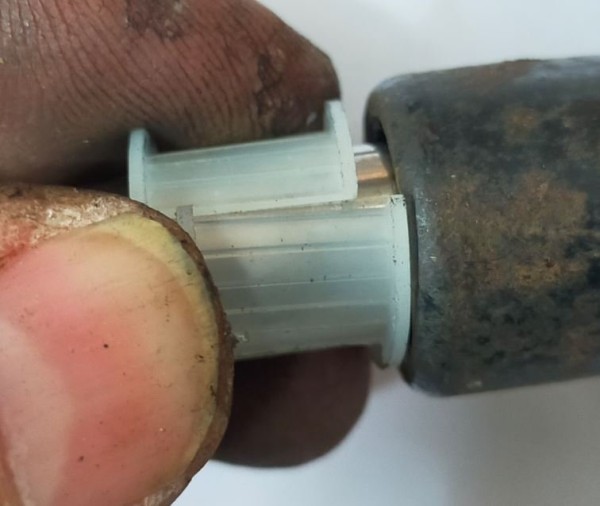

- Je profite de l'ouverture pour glisser un côté.

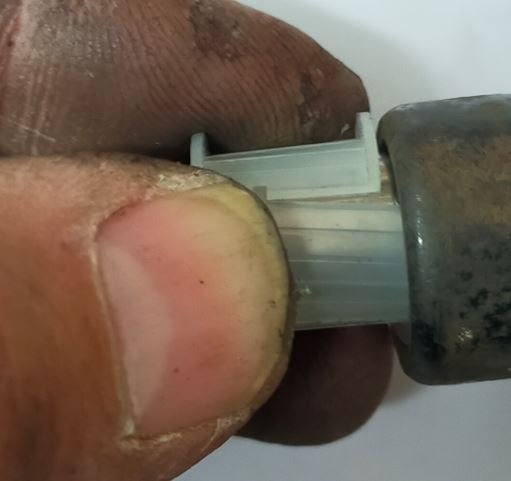

- Puis en faisant tourner et jouer sur le jeu, je fini de faire rentrer un côté.
- Capture 08.JPG (23.97 Kio) Vu 1056 fois

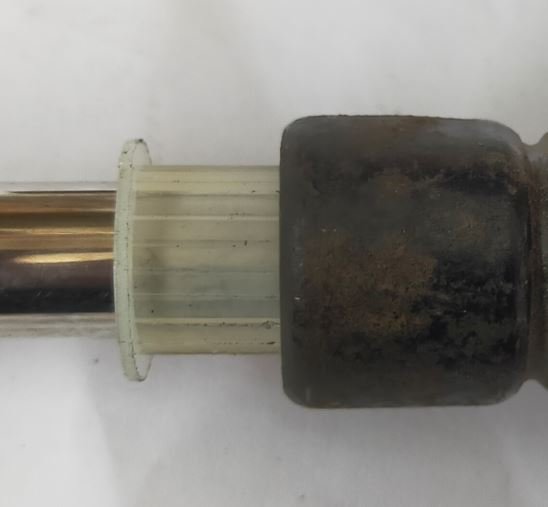

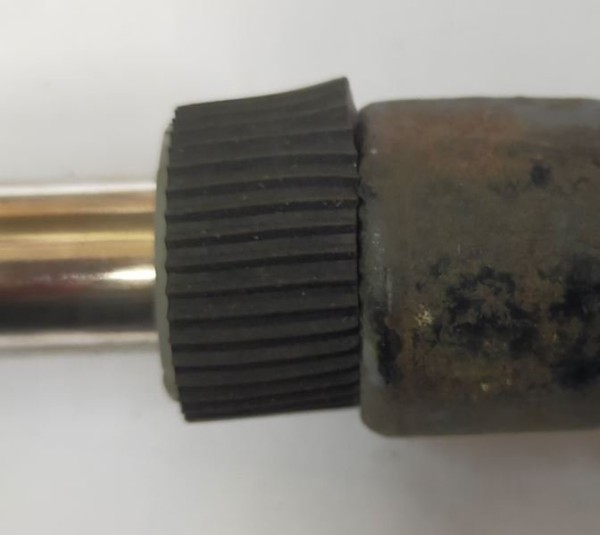

- puis je glisse la partie souple sur la bague nylon
- Capture 09.JPG (20.41 Kio) Vu 1056 fois
Re: Changement des bagues de guidages des leviers de vitesses
Posté : 21 mai 2024 21:08
par jacques
- puis je glisse la partie souple sur la bague nylon

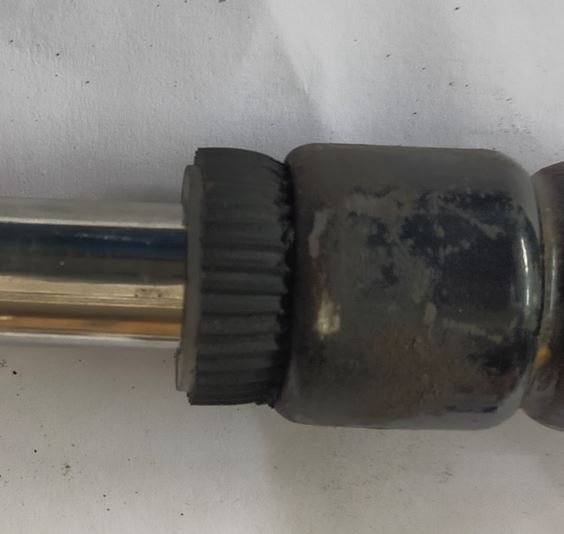

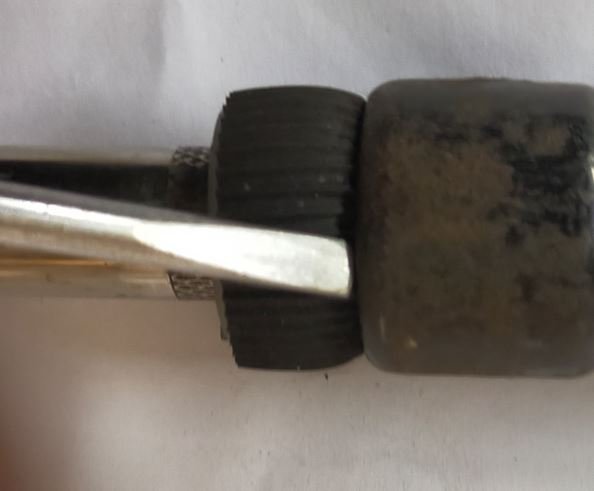

- puis la partie la plus longue et pénible, c'est l'insertion progressive de la partie souple dans le tube, à l'aide d'un petit tourne vis pas trop coupant.
- Capture 11.JPG (22.42 Kio) Vu 1056 fois
- Capture 12.JPG (28.28 Kio) Vu 1056 fois
Re: Changement des bagues de guidages des leviers de vitesses
Posté : 21 mai 2024 21:13
par jacques

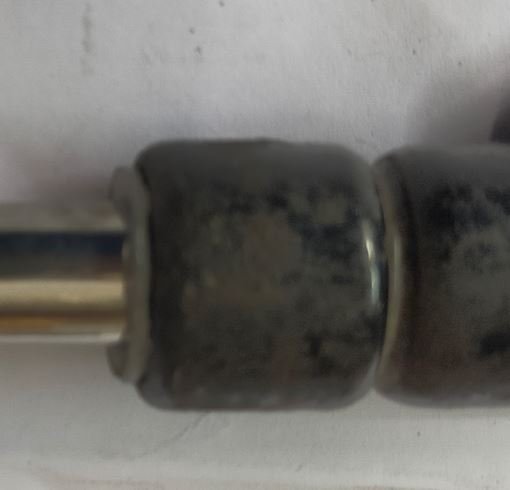

- voilà toute la partie souple est à l'intérieur.
Il reste à faire pénétrer l'épaulement de la bague nylon. - Capture 14.JPG (18.84 Kio) Vu 1055 fois

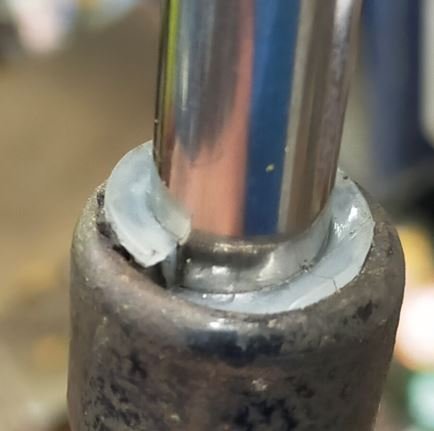

- avec la même méthodes, en mettant tout le jeu du même coté, faire rentrer la zone près de l'ouverture
- Capture 15.JPG (22.31 Kio) Vu 1055 fois

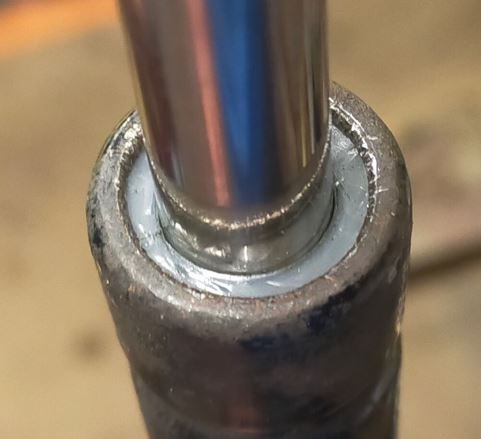

- voilà c'est terminé... enfin presque , il reste la deuxième bague.
- Capture 16.JPG (25.17 Kio) Vu 1055 fois
Re: Changement des bagues de guidages des leviers de vitesses
Posté : 21 mai 2024 21:51
par Christophe DeCaluire
Merci Jacques pour ce Tuto
Re: Changement des bagues de guidages des leviers de vitesses
Posté : 31 mai 2024 15:11
par YoPac
ce n'est pas trop délicat car on doit avoir vite fait d'abimer les nouvelles bagues ?
Re: Changement des bagues de guidages des leviers de vitesses
Posté : 01 juin 2024 12:21
par jacques
oui, un petit risque pour la partie noire souple. mais ça n'a pas trop d'importance. c'est le diamètre intérieur blanc en nylon qui fait coulisser le levier.
Re: Changement des bagues de guidages des leviers de vitesses
Posté : 04 juil. 2024 08:24
par YoPac
à tester car mon nouveau levier (pourtant acheté chez Burton en Suisse lors de la Mondiale) ne m'apporte pas entière satisfaction : il est légèrement trop court et commence déjà à couiner lors du passage de la 1ere vitesse...
